Wymiana głowicy drukującej

Procedura wymiany

W przypadku konieczności wymiany głowicy drukującej należy postępować zgodnie z poniższą procedurą.

• Obejrzyj film

Ważne

• Nie wolno dotykać styków elektrycznych (A) ani dyszy głowicy drukującej (B) na głowicy drukującej. Mogłoby to spowodować nieprawidłowe drukowanie przez drukarkę.



• Natychmiast wymień głowicę drukującą i nie pozostawiaj drukarki bez głowicy drukującej.

1. Upewnij się, że zasilanie drukarki jest włączone.

2. Wybierz opcję (Ustawienia) na ekranie GŁÓWNYM.

   • Korzystanie z ekranu dotykowego

   Pojawi się ekran menu ustawień.

3. Wybierz Obsługa (Maintenance).

   Pojawi się ekran Obsługa (Maintenance).

4. Wybierz Wymiana głowicy drukującej (Head Replacement).

   Pojawi się ekran potwierdzenia.



5. Wybierz Rozpocznij (Start).

6. Otwórz moduł skanera/pokrywę (C).



   Ważne

   • Jeśli atrament zabrudzi głowicę drukującą i/lub wnętrze drukarki, przed instalacją usuń go za pomocą zwilżonej miękkiej ściereczki. Uważaj, aby podczas wymiany głowicy drukującej nie ubrudzić atramentem ubrania lub otoczenia.

   • Nie należy dotykać elementów metalowych lub innych elementów wewnątrz drukarki.

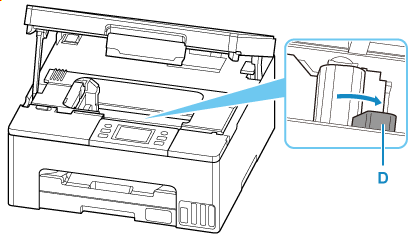

7. Przesuń dźwignię zaworu atramentu (D) do prawej.



8. Po wyświetleniu komunikatu o zakończeniu procedury wybierz opcję OK.

   Uchwyt głowicy drukującej (E) przesunie się.



   Przestroga

   • Nie przytrzymuj uchwytu głowicy drukującej, aby go zatrzymać lub na siłę przesunąć, gdy uchwyt głowicy drukującej działa. Uchwytu głowicy drukującej nie należy dotykać do momentu jego zatrzymania.

9. Wyjmij głowicę drukującą.

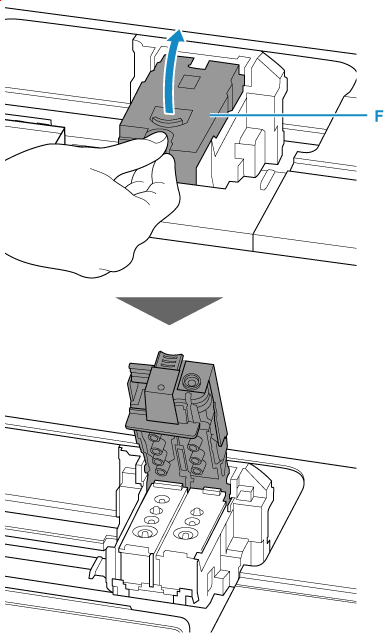

   1. Ściśnij zaczepy i otwórz pokrywę blokującą głowicy drukującej (F).

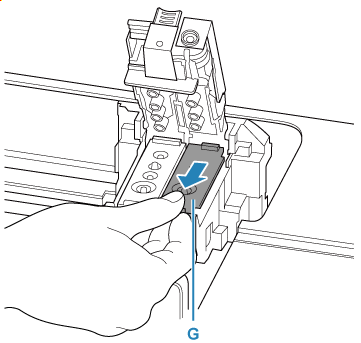

   2. Wyciągnij głowicę drukującą (G) i delikatnie pochyl ją do siebie.



   3. Wyjmij głowicę drukującą.



   Ważne

   • Z głowicą drukującą należy obchodzić się ostrożnie, aby uniknąć poplamienia odzieży i otoczenia.

10. Przygotuj nową głowicę drukującą.

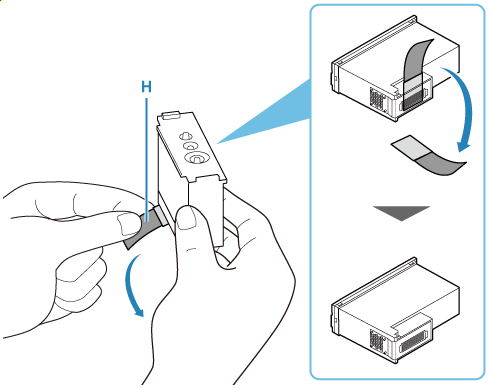

    Zdejmij delikatnie taśmę ochronną (H).



    Ważne

    • Nie wolno dotykać styków elektrycznych ani dyszy głowicy drukującej na głowicy drukującej. Mogłoby to spowodować nieprawidłowe drukowanie przez drukarkę.

11. Zainstaluj głowicę drukującą.

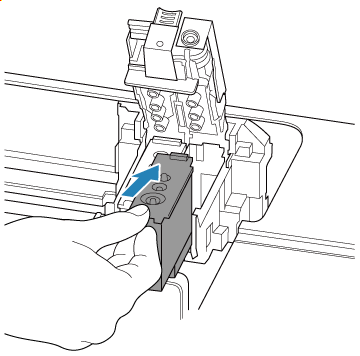

    1. Włóż nową głowicę drukującą do uchwytu głowicy drukującej.

       Włóż głowicę drukującą C (kolorową) do lewego uchwytu głowicy drukującej, a głowicę drukującą B (czarną) do prawego uchwytu głowicy drukującej.

       Pamiętaj, aby sprawdzić etykietę i poprawnie zainstalować głowicę drukującą.

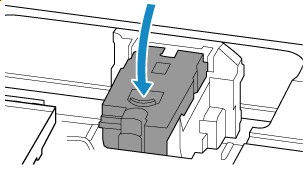

    2. Zamknij pokrywę blokującą głowicy drukującej, aby zablokować głowicę drukującą w odpowiednim położeniu.

       Dociśnij pokrywę blokującą głowicy drukującej, aż zatrzaśnie się na swoim miejscu.

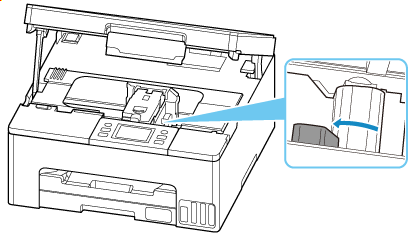

12. Przesuń dźwignię zaworu atramentu do lewej.



13. Zamknij moduł skanera/pokrywę.

    Aby zamknąć moduł skanera/pokrywę, unieś go, a następnie delikatnie opuść.



    Uwaga

    • Jeśli po zamknięciu modułu skanera/pokrywy na ekranie dotykowym pojawia się komunikat o błędzie, podejmij odpowiednie czynności.

      • Po wystąpieniu błędu

    • Jeśli głowica drukująca nie jest wyrównana, co widać po krzywo drukowanych liniach prostych lub podobnych objawach, dostosuj jej ustawienie.
